Doehler & Haass DHSP10A-1 - Fahrzeugdecoder

Doehler & Haass DHSP10A-1 - Fahrzeugdecoder für SX1, SX2, DCC und MM - Mit Flachbandkabel für NEM 651 (empfohlen für Minitrix)

Produkteigenschaften und Funktionen

- Zum wahlweisen Betrieb mit konventionellem Gleichstrom-Fahrgerät, Digitalsystemen nach SelecTRIX 1 und 2 oder DCC-Format

- Die Umschaltung zwischen Analog- und Digitalbetrieb erfolgt automatisch

- Im Digitalbetrieb wird das zuletzt programmierte System verwendet (es wird nicht automatisch umgeschaltet!)

- SelecTRIX 1 31 Fahrstufen, 100 Adressen

- SelecTRIX 2 127 Fahrstufen, 10.000 Adressen, 16 Zusatzfunktionen

- DCC Kurze Adressen (1-127), lange Adressen (0001-9999), mit 14, 28, 126 Fahrstufen

- Lastregelung der neuesten Generation, dadurch besonders weiches Regelverhalten

- Verschiedene Regelvarianten zur optimalen Anpassung an den Motor

- Intern 127 Fahrstufen

- Einstellbare Motorfrequenz (niederfrequent, 16 kHz, 32 kHz)

- Blockstreckenbetrieb mit einfachen Dioden im Digitalbetrieb

- Licht- und Funktionsausgänge dimmbar und analog aktivierbar

- Rangiergang

- Motor-, Licht- und Gleisanschlüsse elektronisch tauschbar

- Alle Funktionsausgänge frei programmierbar

- Temperaturschutz

- Resetfunktion für DCC und SX2

- Updatefähigkeit des Decoders

Das Update (der Firmware-Download aus dem Internet ist kostenlos) ist im eingebauten Zustand des Decoders auf dem Gleis möglich (kein Öffnen des Fahrzeugs notwendig) und erfolgt entweder über die FCC-Digitalzentrale oder den Programmer. Falls keine entsprechende Hardware zur Verfügung steht, stellt die Firma Doehler & Haass auf Anfrage einen Programmer leihweise zur Verfügung.

Der Fahrzeugdecoder DHSP10A unterstützt das Bremsen mit asymmetrischer Digitalspannung (vier Dioden in Serie und eine Diode antiparallel, Lenz ABC), die Langsamfahrt (mit geeigneten Bremsmodulen) und die bidirektionale Kommunikation (Lokadressrückmeldung im DCC-Betrieb, RailCom®).

Für die SX1-Programmierung ist ein an die Versorgungsspannung (VS) angeschlossenes SUSI-Modul bzw. eine angeschlossene Pufferung zu entfernen. Es reicht aus, die Versorgungsspannung (roter Draht bei SUSI) für die Zeit der SX1-Programmierung zu unterbrechen. Die SX2- bzw. DCC-Programmierung ist hiervon nicht betroffen.

Generell gilt: Für die SX1-Programmierung kann keine Gewähr übernommen werden. Den SX1-Betrieb richten Sie bitte mit der SX2-Parameterprogrammierung ein.

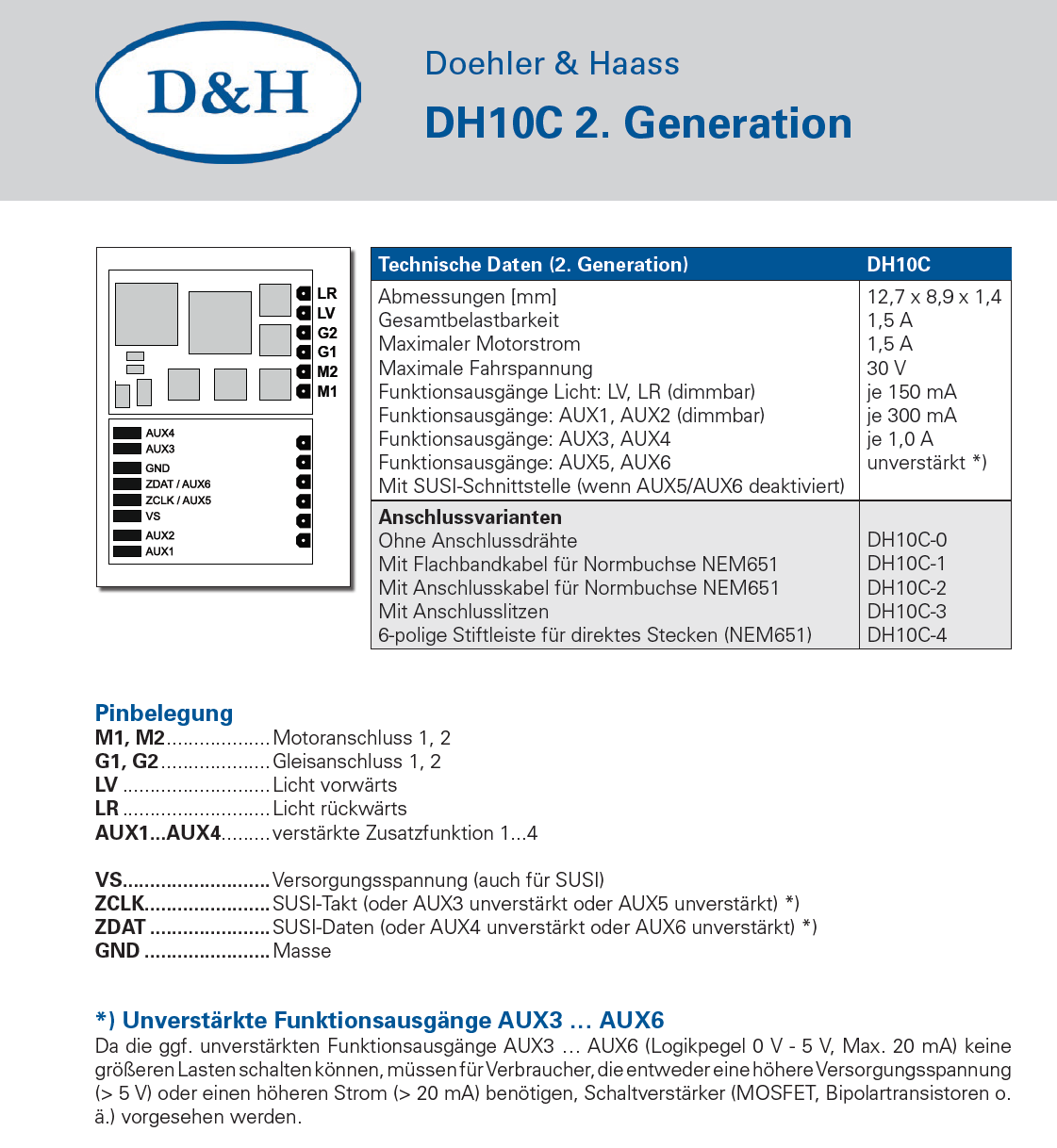

Fahrzeugdecoder 1,5 A

Betriebsart SX1, SX2, DCC, MM, DC-analog

Maße [mm] (unter Vorbehalt): 12,7 * 8,9 * 3,6

Gesamtbelastbarkeit (kurzzeitig): 1,5 A

Dauerhafter Motorstrom: 0,7 A

Max. Fahrspannung: 30 V

LV, LR (dimmbar): je 150 mA

AUX1, AUX2 (dimmbar): je 300 mA

AUX3, AUX4: je 1,0 A

AUX5, AUX6: unverstärkt

mit SUSI-Schnittstelle (wenn AUX5/AUX6 deaktiviert)

Kondensatorspannung: 16 V

Kondensatorkapazität: 470 µF
